Strumento ultrasuoni doppler per misure di velocità, profondità e temperatura dell’acqua
Starflow-QSD-6527B
STARFLOW QSD è uno strumento doppler ad ultrasuoni per misure di velocità (in entrambe le direzioni), profondità e temperatura dell’acqua in fiumi, torrenti, canali aperti e tubi di grandi dimensioni. Se utilizzato con un sensore di livello ed unacquisitore dati, è possibile calcolare anche la portata.

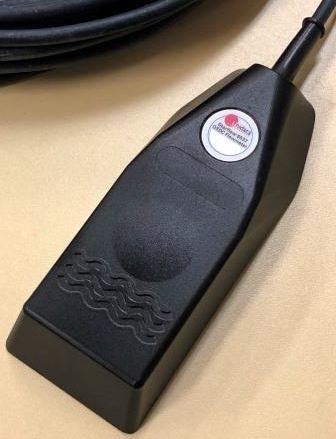

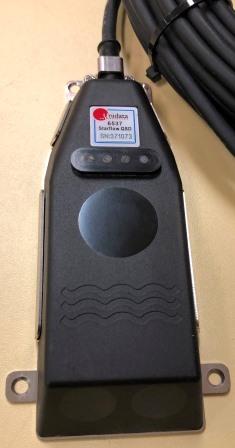

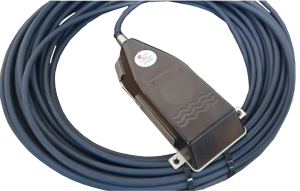

Il sensore STARFLOW QSD 6527 è affidabile e facile da usare, è protetto da un robusto ed impermeabile involucro di resina epossidica. Richiede poca manutenzione, non necessita di complesse calibrazioni e la sua efficienza energetica lo rende adatto anche per applicazioni con sistemi di alimentazione a pannello fotovoltaico.
Il calcolo della velocità dell’acqua viene effettuato tramite la trasmissione e la ricezione di un segnale ad ultrasuoni che viene riflesso dal particolato.
La sonda incorpora anche un sensore di profondità ad ultrasuoni (range max 5 m) e un sensore di profondità a pressione assoluta (range max 10 m). Quest’ultimo non è compensato per le variazioni della pressione atmosferica.
La forma idrodinamica del sensore inoltre riduce al minimo i disturbi nel flusso che sta misurando.
La sonda sfrutta i protocolli di comunicazione più comuni (SDI-12 e Modbus RTU) consentendo una flessibile integrazione con acquisitori di dati esterni.
Applicazione: Tubi, canali aperti e acque superficiali.
Tecnologia di misura: Doppler ad ultrasuoni.
Parametri misurati: Portata, livello e velocità dell’acqua, pressione, temperatura.
Profondità di installazione: immersione di almeno 20 mm sopra la superficie superiore del sensore, 40 mm dall’appoggio al fondo fino a massimo 5 m.
Range di misura: Bidirezionale 0,002 … 0,8 m/s – 0,002 …1,6 m/s – 0,002 .. 3,2 m/s – 0,002 … 13,2 m/s.
Precisione: ±0,19% per la portata 0 – 5 m, ±0,38% per la portata da 0 – 10 m; per la velocità e la profondità ±1%.
Interfaccia: SDI-12V 1.3 e Modbus RTU.
Misurazione del livello dell’acqua nelle acque superficiali, sotterranee e tubature, tra cui:
- Acque di superficie, fiumi e torrenti;
- Misurazione e controllo dei canali di irrigazione e canali aperti;
- Grandi condotte e tubature;
- Monitoraggio dei flussi industriali.
