Sensore Radar for per la misura continua della velocità superficiale dell’acqua ed il calcolo della portata

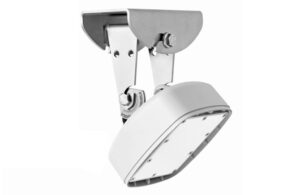

OTT SVR 100 è un sensore radar semplice, compatto e senza contatto per la misura della velocità superficiale di un corso d’acqua. Progettato per misurare la portata in canali aperti e fiumi dove sono richiesti continuamente dati affidabili sulla velocità, durante alluvioni o periodi di alta concentrazione di sedimenti sospesi.

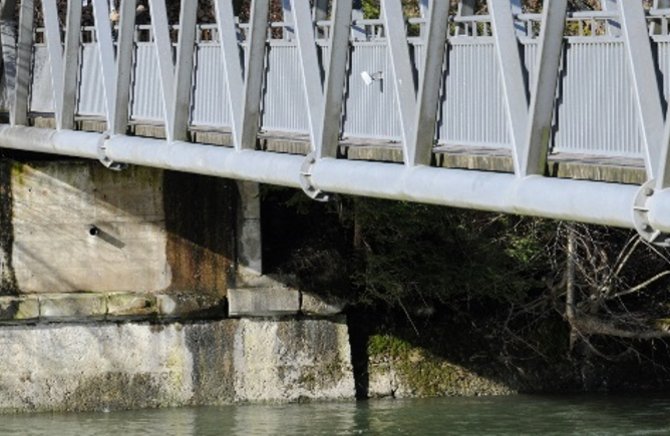

Il sensore viene installato sopra la superficie dell’acqua, lontano da detriti galleggianti, utilizzando un supporto flessibile per l’installazione verticale o orizzontale. Le misure della velocità e le informazioni sullo stato del sensore(incluse le vibrazioni e la sua inclinazione) sono disponibili tramite protocolli SDI-12 e Modbus.
Applicazione: Acque superficiali
Tecnologia di misura: Radar
Parametri misurati: Velocità superficiale dell’acqua
Caratteristiche del prodotto: Radar per la misura in continuo della portata in fiumi e canali aperti. Calcolo della portata in base al metodo velocità – indice. Identifica i dati influenzati dal movimento del sensore (ad es. vento, traffico) utilizzando i metadati dei sensori di vibrazione e inclinazione integrati.
Intervallo di misura Livello: 0,08 … 15 m/s
Accuratezza: ± 2% del valore misurato
Datalogger interno: NO
Misure continue della velocità superficiale senza contatto durante le diverse condizioni di deflusso (magra, morbida, piena).
Possibilità di Identificare i dati influenzati dal movimento del sensore (ad es. vento, traffico) utilizzando i metadati dei sensori di vibrazione e inclinazione integrati.
Rileva automaticamente la direzione della corrente
Possibilità di eliminare o ridurre gli effetti di vento, precipitazioni, vibrazioni o onde impostando filtri specifici per il sito di misura.
Sensore non influenzato da detriti galleggianti o sedimenti sospesi installandolo sopra la superficie dell’acqua.
Montaggio flessibile del sensore per una rapida installazione su strutture orizzontali o verticali.
Praticamente esente da manutenzione.
Bassi consumi, ideale per l’alimentazione con energia solare.
Facilmente integrabile con sistemi nuovi o esistenti utilizzando l’interfaccia SDI-12 o RS-485.
Compatibile con il software OTT Prodis 2 per il calcolo dei coefficienti di portata.
Il correntometro OTT SVRF100 viene usato per la misura della velocità della corrente nei seguenti ambienti:
- Acque con elevato carico di sedimenti e in caso di inondazione
- Fiumi naturali, torrenti, canali di navigazione, di irrigazione e di servizio
- Piccoli corpi idrici
