Side Looking Doppler per misurazione continua della velocità dell’acqua ed il calcolo della portata

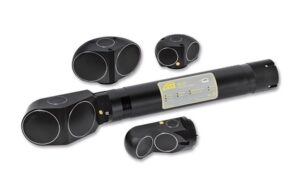

OTT SLD frequenze

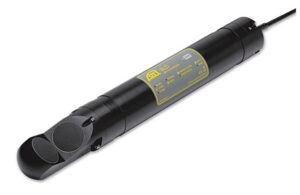

OTT SLD

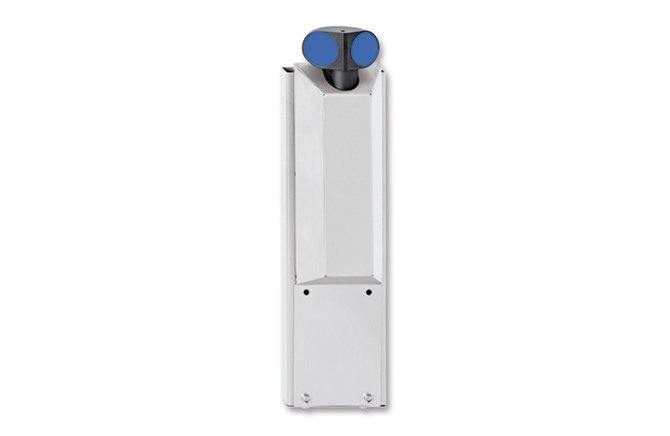

OTT SLD carena verticale

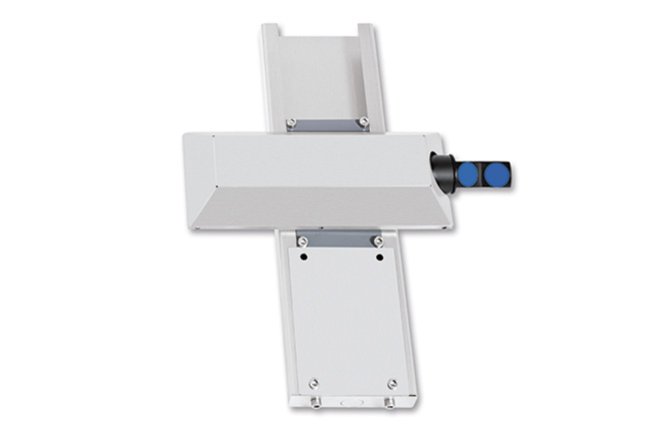

OTT SLD carrello
OTT SLD frequenze OTT SLD OTT SLD carena verticale OTT SLD carrello

OTT SLD è un correntometro acustico ad effetto doppler la misura in continuo della velocità e del livello (opzionale) dell’acqua in torrenti, fiumi e canali. Il sensore impiega il principio acustico dell’effetto Doppler per misurare in modo affidabile la velocità del flusso in un’ampia varietà di condizioni naturali, inclusa la maggior parte delle alluvioni.

Applicazione: Acque superficiali

Tecnologia di misura: Acustico ad effetto doppler

Parametri misurati: Velocità dell’acqua e profondità (opzionale)

Caratteristiche del prodotto: Side-Looking-Doppler per la misura in continuo della portata in fiumi e canali aperti. Calcolo della portata in base al metodo velocità – indice. Algoritmo di filtro per il passaggio di imbarcazioni integrato, interfaccia Modbus e calcolo del volume totale di portata (intervallo massimo 1 giorno).

Intervallo di misura Livello: ± 10 m/s

Accuratezza: ± 1% del valore misurato ± 5 mm/s

Datalogger interno: NO

Dotato di due trasduttori orizzontali ad ultrasuoni rivolti ortogonalmente rispetto alla direzione della corrente (Doppler ad osservazione laterale) per misurare la velocità dell’acqua.

Un traduttore verticale e una cella di pressione integrata opzionali misurano il livello dell’acqua.

Tutti i valori di misura vengono analizzati, verificati ed elaborati da un processore di segnale integrato prima di essere usati per il calcolo della portata.

I valori della velocità rilevati dalle singole celle di misura (fino a un massimo di nove celle) vengono utilizzati insieme al livello misurato per calcolare la portata internamente nel dispositivo OTT SLD oppure esternamente in un datalogger.

I protocolli di comunicazione SDI-12, RS485 , RS232 o Modbus RTU rendono disponibili le misure per la loro elaborazione ed archiviazione su diverse piattaforme di raccolta dati, come ad esempio i datalogger OTT netDL, Sutron Xlink, o altre tipologie.

Il correntometro OTT SLD viene usato per la misura della velocità della corrente nei seguenti ambienti:

  • Acque con elevato carico di sedimenti e in caso di inondazione
  • Fiumi naturali, torrenti, canali di navigazione, di irrigazione e di servizio
  • Piccoli corpi idrici (dimensione minima di una cella di misura 20 cm)
