INTRODUZIONE
ADCON SERIES 6 RTU è la nuova generazione di datalogger a gestione remote e a bassissimi consumi di potenza per applicazioni agricole, meteorologiche e idrologiche a un prezzo competitivo.
La serie si differenzia dai suoi predecessori per una nuova batteria, una memoria fino a un massimo di 2 milioni di valori e la comunicazione wireless tramite Bluetooth.
Ulteriori vantaggi sono l’opzione di crittografia dei dati per garantire la sicurezza dei dati, il comodo aggiornamento del firmware da remoto e il design a pronto per l’integrazione nelle reti IoT e nelle tecnologie di comunicazione esistenti.
Tipo di dispositivo: Data logger compatto con modem cellulare integrato
Caratteristiche principali del prodotto: design a ridotti consumi di potenza; elevata memoria integrata; IP-67/IP-65; Registrazione meteorologica conforme a WMO; Bluetooth; Funzionalità di aggiornamento del firmware (FOTA)
Trasmissione dati: 2G/3G o 4G/LTE
Interfacce sensore:
A764: 12 ingressi analogici (0 … 2,5 VDC); 4x contaimpulsi?4x ingressi/uscite digitali (0 … 3 V TTL); 40x valori SDI-12; Risoluzione analogica: 16-Bit @ 0 … 2,5 V

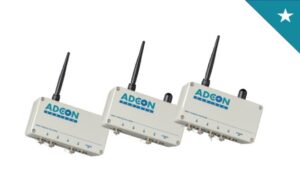

Come tutte le RTU ADCON, le RTU SERIE 6 sono unità completamente integrate: datalogger, modem cellulare e batteria tutto in uno, inserite in una custodia in alluminio estremamente compatta e robusta. A differenza delle soluzioni standard, le RTU SERIE 6 non necessitano di un involucri separati e relativi cablaggi bensì sono assolutamente plug and play: Collega i sensori e il tuo pannello solare semplicemente avvitando un connettore, inserisci la tua scheda SIM, programma il tuo codice PIN e l’indirizzo IP del tuo Gateway di telemetria A850 ed è pronto a partire!
In combinazione con i sensori a basso consumo ADCON, le RTU della SERIE 6 funzionano anche con un pannello solare molto piccolo, delle dimensioni di un foglio di carta A5. Ciò non solo riduce molto la pressione del vento, ma consente un’installazione semplice antivandalo.
Panoramica delle prestazioni del prodotto per applicazione:
RTU A760
Malattia delle piante +++
Clima/Ricerca o
Irrigazione +++
Water Mgmt +++
Flood Waring +++
RTUI A764
Malattia delle piante +++++
Clima/Ricerca +++++
Irrigazione +++++
Water Mgmt +++++
Flood Waring +++++
RTU A765
Malattia delle piante o
Clima/Ricerca o
Irrigazione ++++
Water Mgmt ++++
Flood Waring ++++
+++++ = prestazioni perfette per l’applicazione
+++ = buone prestazioni per l’applicazione
o = non adatto per l’applicazione
Applicazioni
Allround-RTU, estremamente compatto, estremamente robusto, con consumi ridotti
Registrazione dati meteo conforme a WMO
Agricoltura e approvvigionamento idrico pubblico
Allarme inondazione, monitoraggio dighe
Università e ricerca
Dimensioni 160 x 60 x 80 mm
Peso ca. 1 200 g
Classe IP IP 65 e IP 67
Intervallo di temperatura -30 a +65 °C
Contenitore alluminio verniciato a polvere
Collegamenti a vite bussole flangiate in ottone nichelato, viti di copertura in acciaio inox
Connettori (tutti i connettori IP67)
Tipo: A760: 3 x Binder M9 a 7 pin per sensori (A, B, D)
Tipo: A764: 4 x Binder M9 a 7 pin per sensori (A, B, C, D)
Tipo: A765: 2 x Binder M9 7 pin per sensori (A, D)
Comune a tutti
1 x Binder M9 5 pin per cella solare / alimentatore
1 x connettore antenna TNC
Alimentazione elettrica: Batteria 6,0 V NiMH 3 300 mAh, Pannello/ adattatore di rete

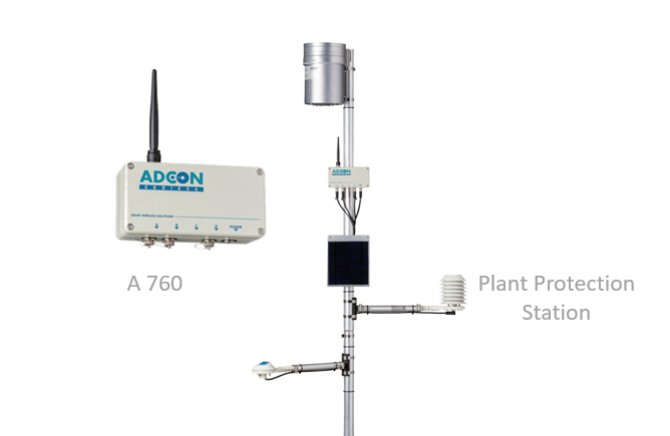

Modello A760
Porte I/O
9 x ingressi analogici (0 tp 2,5 VDC)
3 x conta impulsi
3 x ingressi /uscite digitali (da 0 a 5 V TTL)
40 x valori SDI-12
Risoluzione: Analogico 12 bit da 0 a 2,5 V
Ingressi contatore: 3x configurabile per I/O ( 30 Hz …500 Hz)
Disponibile operazioni Min/Max per sensori analogici
Disponibile la misura di eventi del pluviometrici
Disponibili misura di eventi digitali

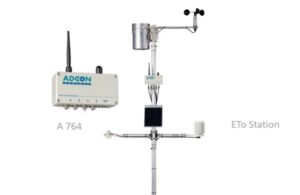

Modello A764
Porte I/O: 12 ingressi analogici (da 0 a 2,5 V CC)
4 contatori di impulsi
4 ingressi /uscite digitali (da 0 a 5 V TTL)
40 valori SDI-12
Risoluzione: Analogico 16 bit da 0 a 2,5 V
Ingressi contatore: 4x Configurabile per I/O ( 30 Hz… 500 Hz)
Disponibile operazioni Min/Max per sensori analogici
Disponibile la misura di eventi del pluviometrici
Disponibili misura di eventi digitali
Disponibile misura della raffiche di vento
Disponibile misura del consumo di corrente

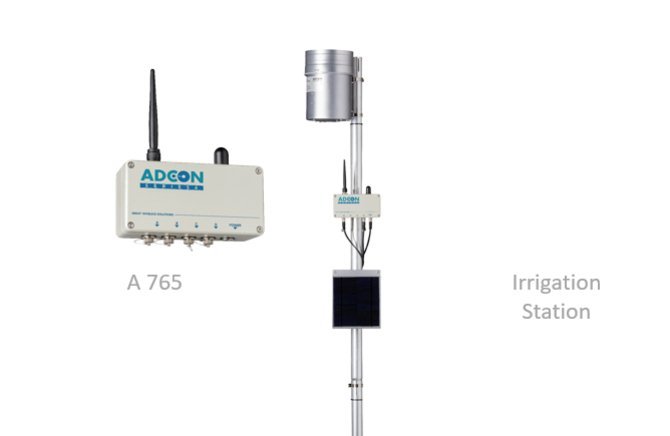

Modello A765
Porte I/O: 2 x contatore di impulsi
2 x digitale / uscita (da 0 a 5 V TTL)
40 x SDI-12 valori
Ingressi contatore: 2x Configurabile per I/O ( 30 Hz… 500 Hz)
Disponibile operazioni Min/Max per sensori analogici
Disponibile la misura di eventi del pluviometrici
Disponibili misura di eventi digitali
Disponibile misura del consumo di corrente
Per tutti i modelli
Alimentazione sensori: da 5,6 a 7,2 V
Intervallo di campionamento: specifico dell’utente (da 10 sec a 12h)
Metodo di misurazione: parallelo e sequenziale
Memoria interna: 16 MB (2.000.000 di valori)
Sensori interni: Temperatura
Tempo di funzionamento (senza ricarica della batteria interna):
in modalità standard fino a 14 giorni
in modalità risparmio energetico fino a 6 mesi (dipende da slot time e dalla frequenza di trasmissione)
Versione UMTS:
bande UMTS: 800, 850, 900, 1900, 2100 MHz
Bande GSM: Quad-Band
Sensibilità Rx UMTS: Da -109 a -111 dBm
Versione LTE:
Informazioni LTE:
Bande LTE Cat M1/NB1 LTE: 2, 3, 4, 5, 8, 12, 13, 20, 28
Sensibilità Rx LTE:
– Cat M1: da -105 a -107,5 dBm
– Cat NB1: da -112 a -114 dBm
Potenza in uscita Tx: Da 21 a 33 dBm a seconda della rete
Distanza di trasmissione: Dipendente dalla rete
Fattore di forma SIM: Mini SIM (2FF)
Antenna: omnidirezionale, 2G/3G/4G, 2 dBi
Modulo Bluetooth:
Modello A760: non disponibile
Modello A764: Bluetooth Low Energy 5
Modello A765: Bluetooth Low Energy 5
Disponibile funzione FOTA
Espansione (opzionale):
Modello A760 : nessuna
Modello A764: Interfaccia Modbus via RS-485/RS-232, digi-I/O Box esterno A553
Modello A765: Interfaccia Modbus via RS-485/RS-232, digi-I/O Box esterno A553
Type Approvals: RED, FCC, IC, PTCRB
